Descripción

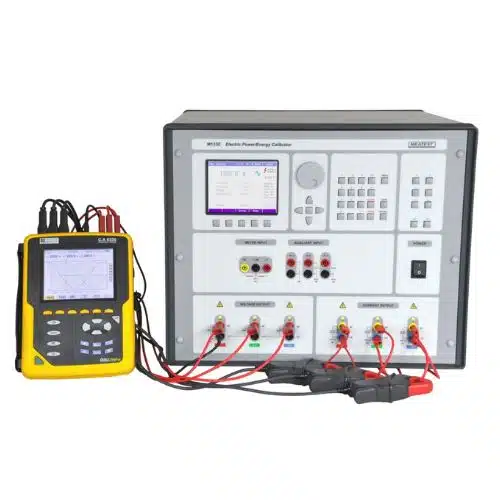

Calibrador de energía/potencia eléctrica trifásica con funciones de calidad de potencia para la calibración y prueba de dispositivos de medición de la red, como medidores de potencia, transductores de potencia o analizadores de calidad de potencia.
Especificaciones
| Tensión DC | 3x 1 V – 280 V ± 150 ppm /año |
| Tensión AC | 3x 1 V – 600 V, 15 Hz – 1000 Hz ± 120 ppm / año |
| Corriente DC | 3x 5 mA – 30 A (2250 A con bobina de corriente 151-25) ± 175 ppm / año |
| Corriente AC | 3x 5 mA – 30 A, 15 Hz – 1000 Hz (2250 A con bobina de corriente 151-25) ± 175 ppm / año |
| Energía y Potencia DC | 3x 5 mW – 8.4 kW (3x 420 kW con bobina de corriente 140-50) ± 380 ppm / año |
| Energía y Potencia AC | 3x 5 mW – 18 kW, 15 Hz – 1000 Hz (3x 900 kW con bobina de corriente 140-50) exactitud de cambio de fase 0.01 °, factor de potencia -1 a +1 Funciones de distorsión armónica, interarmónica, modulación/parpadeo y caída/sobretensión
± 370 ppm / año |
Multímetro de proceso
| Tensión DC | 0 V – 12 V ± 100 ppm / año |
| Tensión DC | 0 mA – 25 mA ± 100 ppm / año |
| Frecuencia | 1 Hz – 15 kHz ± 50 ppm / año |
Funciones de calidad de potencia
El calibrador M133C ofrece cuatro funciones de distorsión diferentes: distorsión armónica con hasta 50 productos armónicos, distorsión interarmónica hasta 5000 Hz, modulación de amplitud usando una envolvente simétrica de onda sinusoidal o cuadrada y, finalmente, modulación de amplitud dip/swell usando una envolvente personalizada de onda cuadrada. La frecuencia de modulación se puede ajustar en un rango de 0.001 Hz a 50 Hz, la profundidad máxima de modulación es del 30 %, y nuevamente, todos los parámetros de distorsión se pueden ajustar de forma independiente para cada fase.
Versatilidad de calibración
El M133C es más que una fuente de alimentación sofisticada. Usando el multímetro de proceso incorporado, tanto las entradas como las salidas del transductor pueden ser manejadas por el M133C al mismo tiempo, lo que permite calibrarlo más fácilmente sin necesidad de otro equipo de calibración. Las salidas de corriente flotantes se pueden conectar directamente con las salidas de voltaje para permitir la calibración de medidores de potencia de 3 hilos. Un calibrador, muchas aplicaciones, ahorrando tiempo, espacio y costos.
Video
Accesorios
| Adaptador de Alta corriente 133-01: une las 3 salidas de corriente para aumentar el intervalo de salida a 90 A | |
| Bobina de corriente 0950: factores de multiplicación 10x, 25x y 50x, 1500 A máximo | |
| Bobina de corriente 151-25: multiplicador x25, 3000 A máximo, refrigeración activa |
