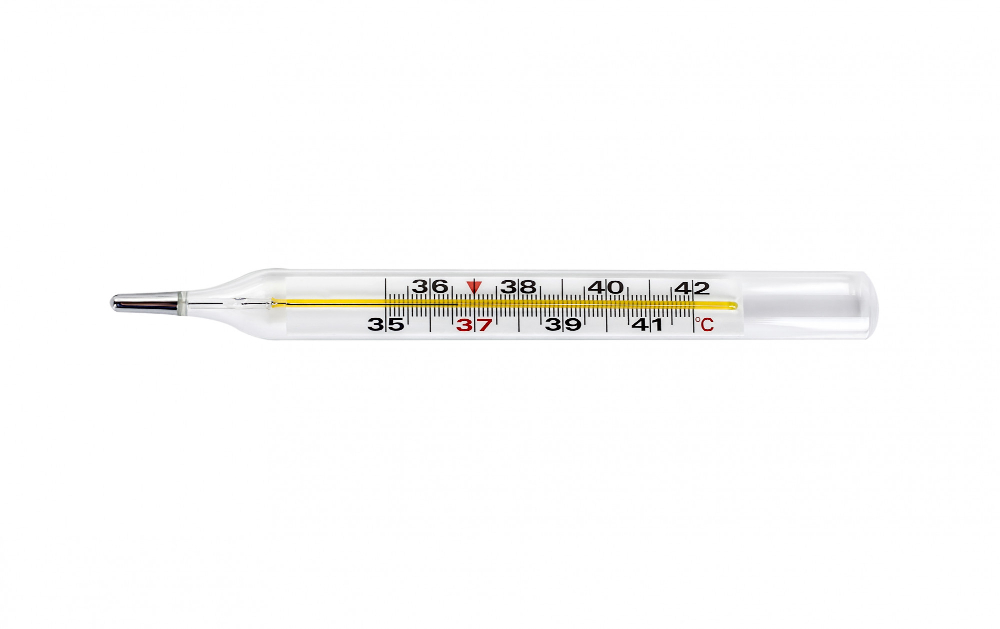

Los termómetros de mercurio o alcohol en la metrología se denominan termómetros de líquido en vidrio, su principio de medición es mecánico, ya que utilizan la propiedad de los materiales de expandirse o contraerse con el cambio de temperatura.

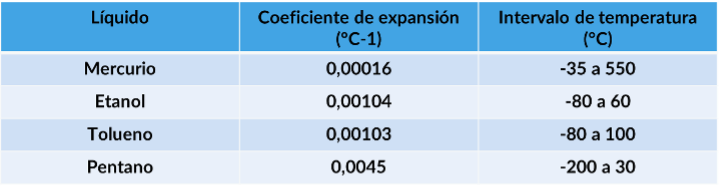

Los termómetros de líquido en vidrio tienen un intervalo de uso de -200 °C a 550 °C dependiendo del líquido termométrico que utilicen. Los líquidos termométricos y su intervalo de uso se presentan en la siguiente tabla:

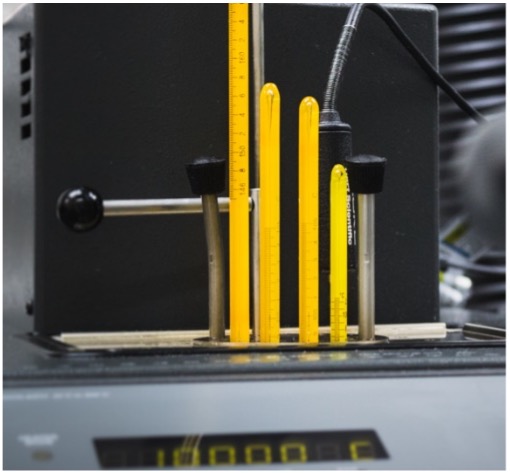

Este tipo de termómetros de líquido en vidrio se calibran por comparación, los equipos que necesitamos son un patrón, una fuente de calor (baño o micro baño de calibración), un registrador de condiciones ambientales y accesorios.
El patrón y la fuente de calor se seleccionará de acuerdo con la exactitud e intervalo de calibración del termómetro a calibrar.

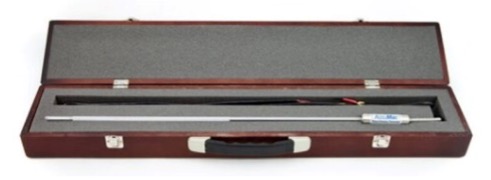

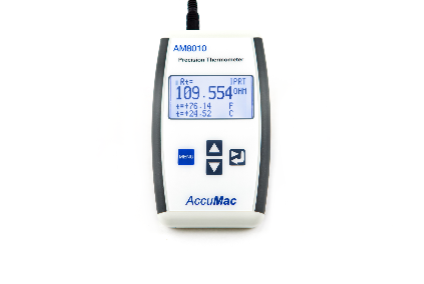

Por ejemplo, si vamos a calibrar termómetros de líquido en vidrio con un intervalo de temperatura de -100 ° a 150 °C y una exactitud de 1 °C podemos utilizar como patrón un termómetro de resistencia de platino de 100 Ù con su indicador, puede tener una exactitud de 0.1 °C o mejor, con esto tendremos un patrón con una relación 10 veces mejor que el instrumento a calibrar.

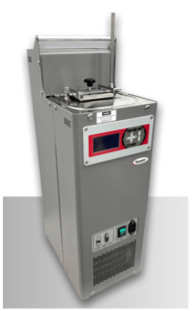

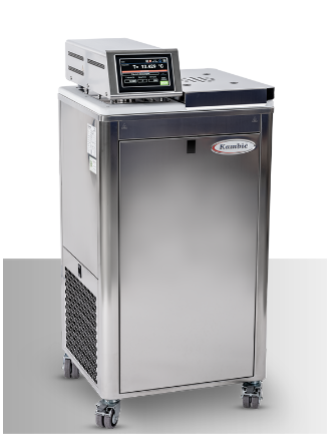

Para la fuente de calor se requiere un baño o un microbaño de calibración, se deben usar pozos de calibración para calibrar termómetros de líquido en vidrio. El baño o microbaño de calibración se seleccionará de acuerdo con el intervalo de calibración y la inmersión del termómetro de líquido en vidrio.

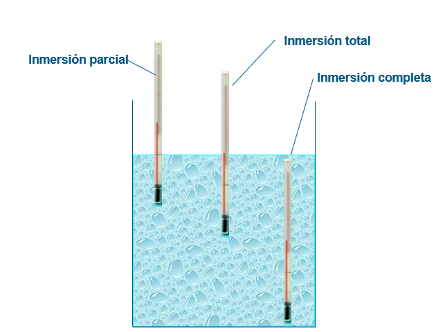

Existen tres tipos de termómetros de líquido en vidrio: de inmersión parcial, total y completa, los termómetros más comunes son los de inmersión parcial y total. El fabricante nos indicará el tipo de termómetro que tenemos.

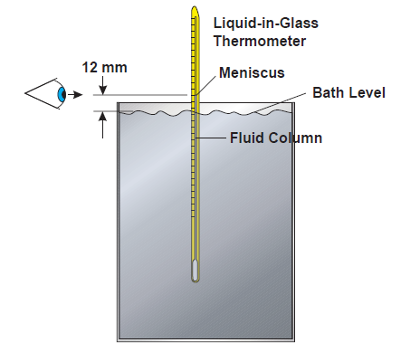

Los termómetros de inmersión parcial se sumergen hasta la línea de inmersión, por lo general la inmersión es de 76 mm, son termómetros de no muy alta exactitud. Los termómetros de inmersión completa, se sumergen dentro del fluido completamente, esto quiere decir que deberemos tener una ventana de visión para poder observar la lectura y ,finalmente, los termómetros de inmersión total se sumergen dentro del fluido hasta la indicación de la temperatura, cuando se está calibrando debemos ver el menisco del alcohol o del mercurio por arriba del nivel fluido de calibración.
Dependiendo del intervalo de calibración algujas veces vamos a requerir dos equipos para cubrir el intervalo de temperatura de los termómetros a calibrar, debido a que existen termómetros de baja temperatura y termómetros de altas temperatura por lo que es necesario un baño o microbaño de calibración diferente para cada uno.

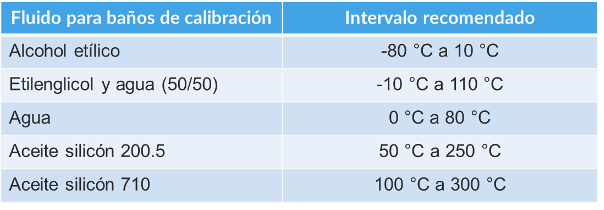

En la siguiente tabla se presentan los intervalos de calibración de los baños o microbaños de calibración de acuerdo con el fluido de calibración a utilizar.
La calibración de los termómetros de lectura directa se debe realizar a una temperatura ambiente del laboratorio de 23 °C ± 3 °C de acuerdo con las recomendaciones internacionales.
Para confirmar que las condiciones ambientales durante la calibración están dentro de las recomendaciones internacionales es necesario registrar la humedad relativa y la temperatura del aire durante la calibración, por lo que se requiere de un instrumento que mida ambas magnitudes.
En USA-LA te podemos apoyar a definir el patrón a patrones que requieres, así como la o las fuentes de calor necesaria para cubrir tu intervalo de calibración.
